Bài 15. Hoàn thiện hình ảnh đồ hoạ

Bài 15

HOÀN THIỆN HÌNH ẢNH ĐỒ HOẠ

SAU BÀI NÀY EM SẼ:

Em được giao nhiệm vụ thiết kế tờ rơi quảng bá cho Hội chợ sách. Thảo luận theo nhóm để trả lời các câu hỏi sau:

Tờ rơi cần được thiết kế như thế nào để dễ nắm bắt thông tin? Trong bài thực hành này, chúng ta sẽ tiến hành thiết kế tờ rơi cho Hội chợ sách theo mẫu Hình 15.1 như thế nào?

Hướng dẫn thực hiện: Hình vẽ gồm một số thành phần, ta sẽ chia nhỏ thành các nhóm đối tượng để vẽ, sau đó sắp xếp các đối tượng vào vị trí phù hợp và chỉnh sửa màu sắc (nếu cần).

Các nhóm đối tượng cần vẽ

Ta sẽ tiến hành vẽ từng đối tượng.

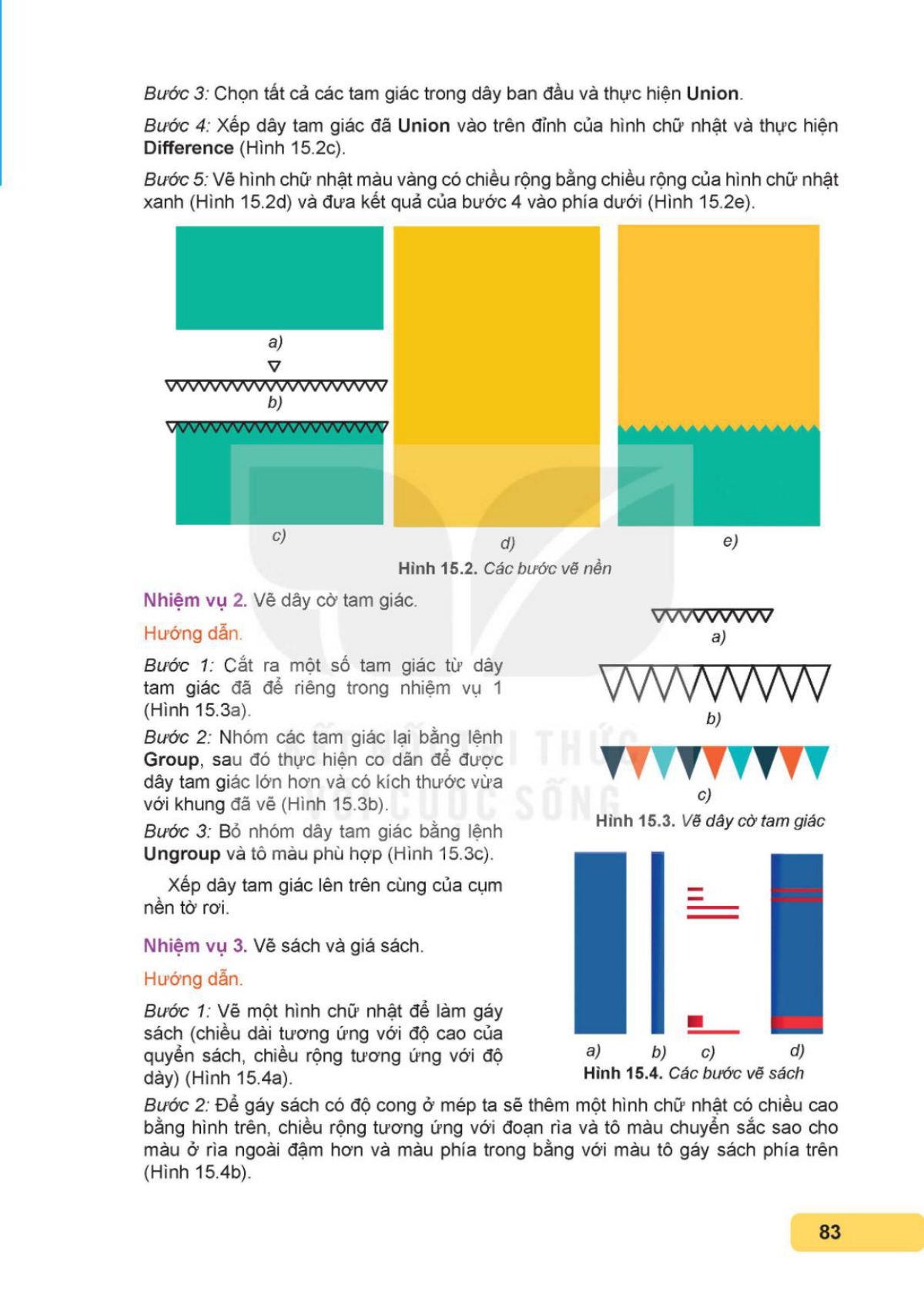

Nhiệm vụ 1. Vẽ nền.

Hướng dẫn.

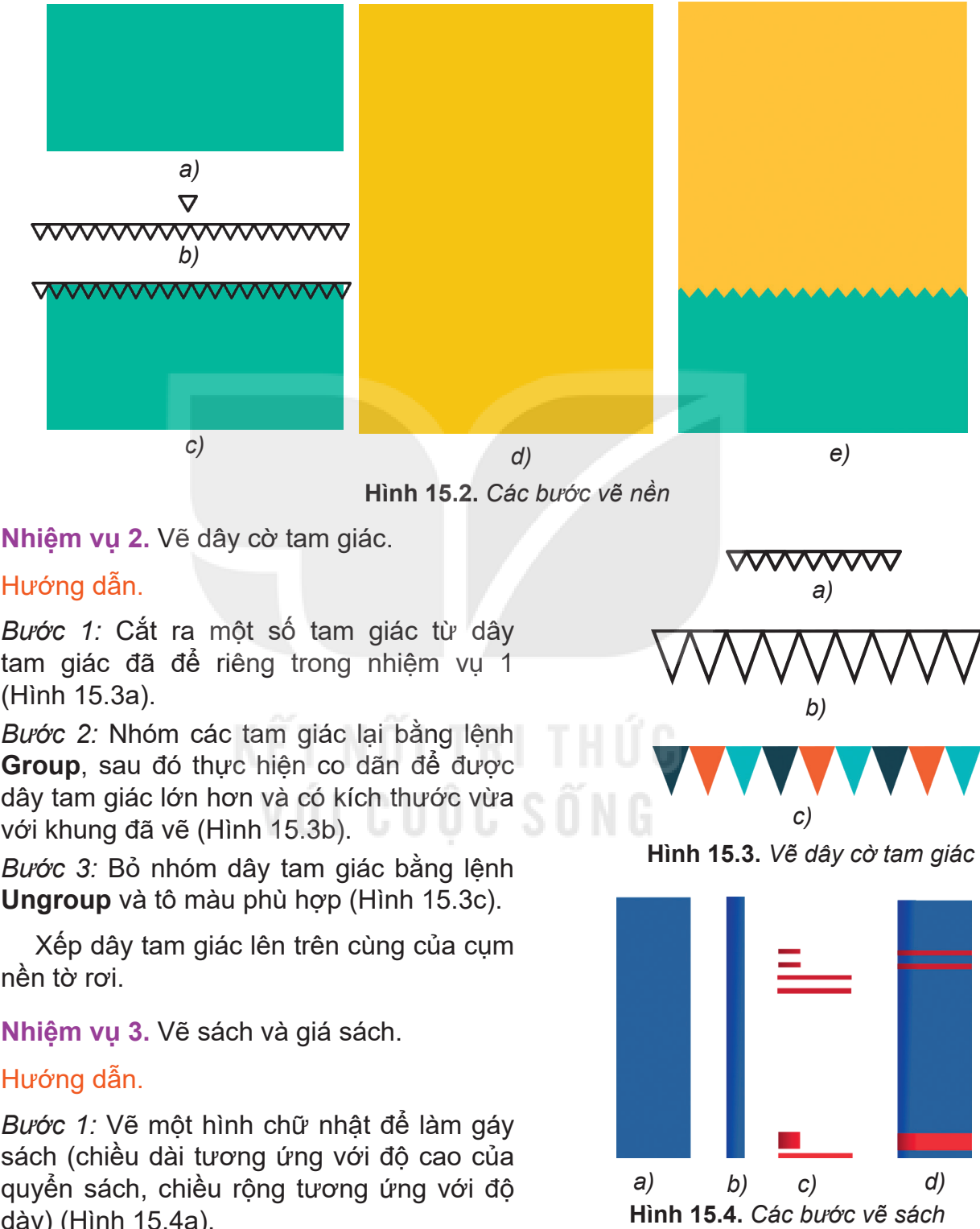

Bước 1: Vẽ một hình chữ nhật màu xanh (Hình 15.2a).

Bước 2: Vẽ một hình tam giác rồi Duplicate và dịch chuyển sang bên cạnh để tạo ra một dây tam giác (Hình 15.2b). Duplicate cả dây để thu được hai dây tam giác, để riêng một dây cho phần sau.

Bước 3: Chọn tất cả các tam giác trong dây ban đầu và thực hiện Union.

Bước 4: Xếp dây tam giác đã Union vào trên đỉnh của hình chữ nhật và thực hiện Difference (Hình 15.2c).

Bước 5: Vẽ hình chữ nhật màu vàng có chiều rộng bằng chiều rộng của hình chữ nhật xanh (Hình 15.2d) và đưa kết quả của bước 4 vào phía dưới (Hình 15.2e).

Nhiệm vụ 2. Vẽ quyển sách.

Hướng dẫn.

Bước 2: Để gáy sách có độ cong ở mép, ta sẽ thêm một hình chữ nhật có chiều cao bằng hình trên, chiều rộng tương ứng với đoạn rìa và tô màu chuyển sắc sao cho màu ở rìa ngoài đậm hơn và màu phía trong bằng với màu tô gáy sách phía trên.

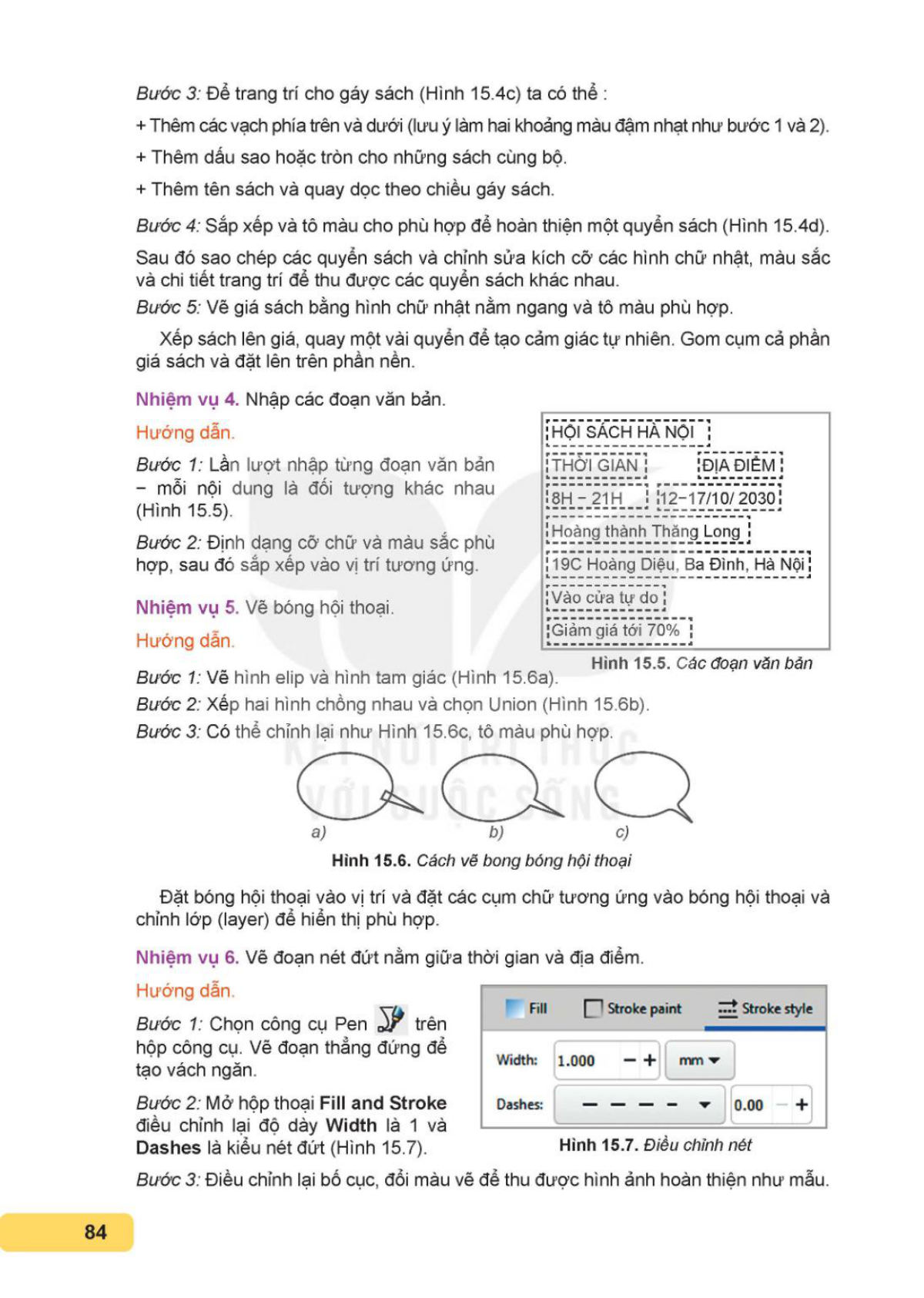

Bước 3: Để trang trí cho gáy sách (Hình 15.4c), ta có thể...

Bước 4: Sắp xếp và tô màu cho phù hợp để hoàn thiện một quyển sách (Hình 15.4d). Sau đó sao chép các quyển sách và chỉnh sửa kích cỡ các hình chữ nhật, màu sắc và chi tiết trang trí để thu được các quyển sách khác nhau.

Nhiệm vụ 3. Vẽ giá sách.

Hướng dẫn.

Bước 5: Vẽ giá sách bằng hình chữ nhật nằm ngang và tô màu phù hợp.

Xếp sách lên giá, quay một vài quyển để tạo cảm giác tự nhiên. Gom cụm cả phần sách và giá sách, đặt lên trên phần nền.

Nhiệm vụ 4. Nhập các đoạn văn bản.

Hướng dẫn.

Bước 1: Lần lượt nhập từng đoạn văn bản, mỗi nội dung là đối tượng khác nhau (Hình 15.5).

Bước 2: Định dạng cỡ chữ và màu sắc phù hợp, sau đó sắp xếp vào vị trí tương ứng.

Hình 15.5. Các đoạn văn bản

Nhiệm vụ 5. Vẽ bóng hội thoại.

Hướng dẫn.

THỜI GIAN

9H = 21H

Hoàng thành Thăng Long

Vào cửa tự do

Giảm giá tới 70%

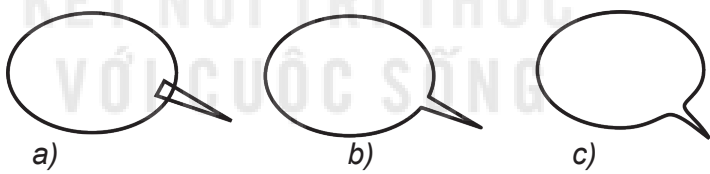

Bước 1: Vẽ hình elip và hình tam giác (Hình 15.6a).

Bước 2: Xếp hai hình chồng nhau và chọn Union (Hình 15.6b).

Bước 3: Có thể chỉnh lại như Hình 15.6c, tô màu phù hợp.

Đặt bóng hội thoại vào vị trí và đặt các cụm chữ tương ứng vào bóng hội thoại và chỉnh lớp (layer) để hiển thị phù hợp.

Nhiệm vụ 6. Vẽ đoạn nét đứt nằm giữa thời gian và địa điểm.

Hướng dẫn.

Bước 1: Chọn công cụ Pen trên hộp công cụ. Vẽ đoạn thẳng đứng để tạo vách ngăn.

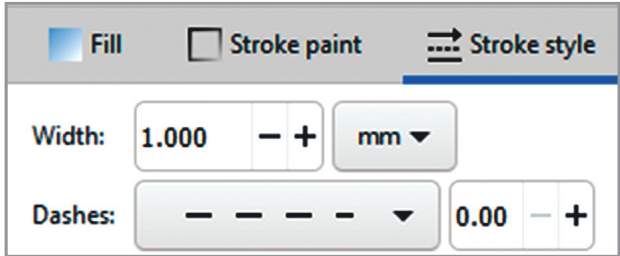

Bước 2: Mở hộp thoại Fill and Stroke, điều chỉnh lại độ dày Width là 1 và Dashes là kiểu nét đứt (Hình 15.7).

Bước 3: Điều chỉnh lại bố cục, đổi màu vẽ để thu được hình ảnh hoàn thiện như mẫu.

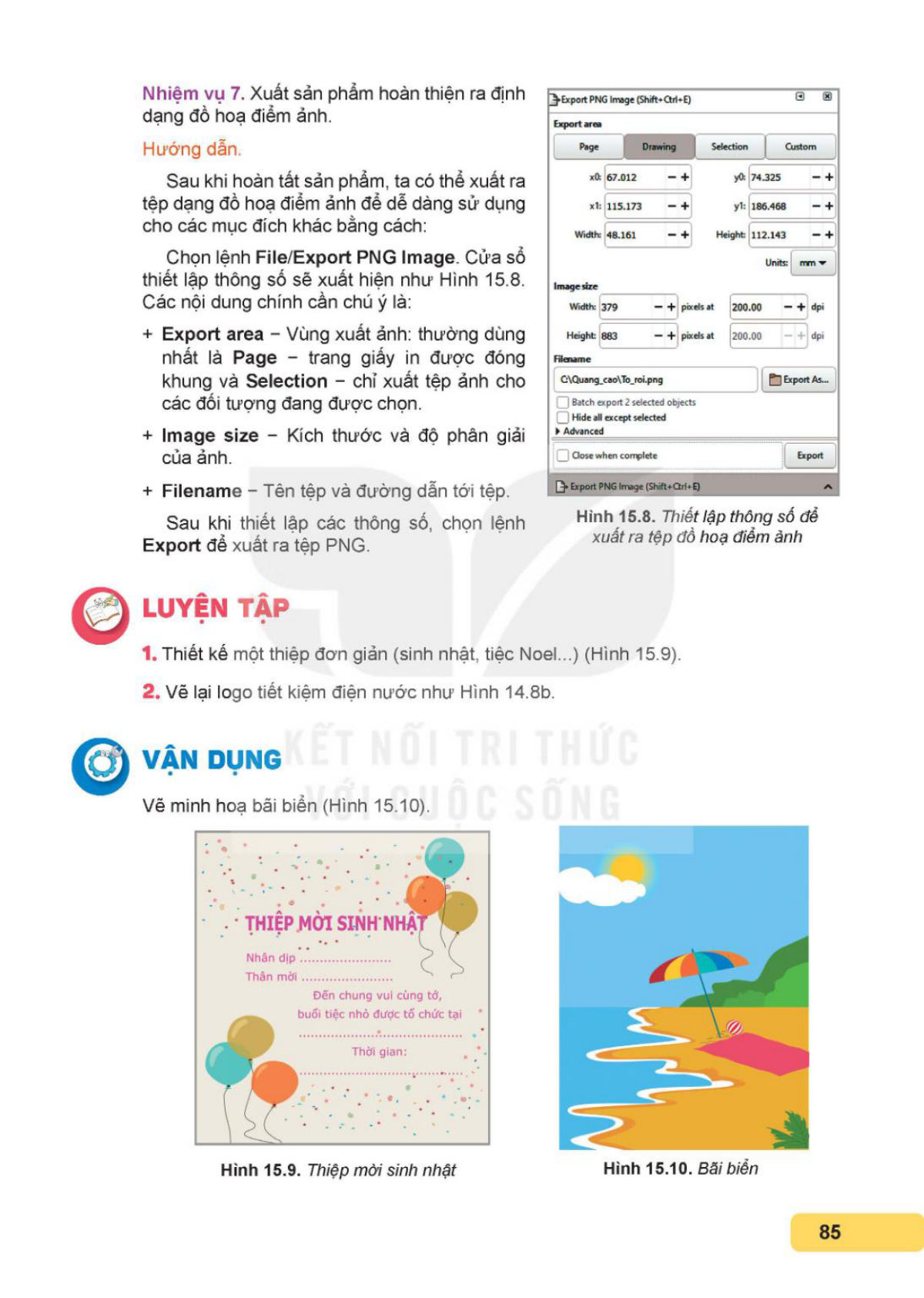

Nhiệm vụ 7. Xuất sản phẩm hoàn thiện ra định dạng đồ hoạ điểm ảnh.

Hướng dẫn.

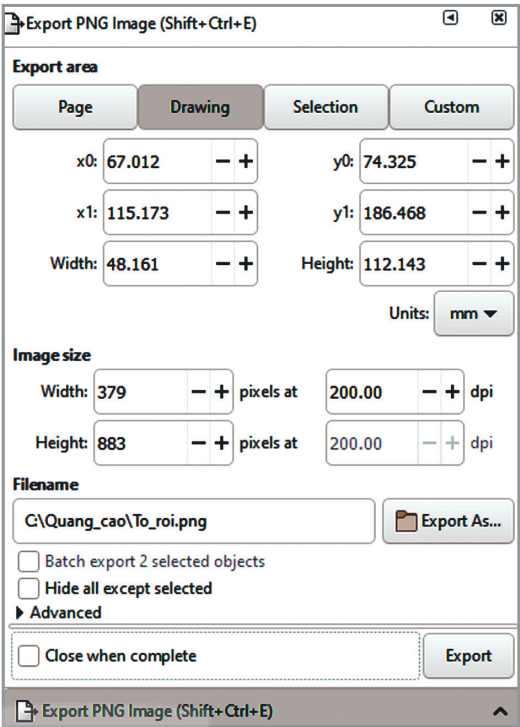

Sau khi hoàn tất sản phẩm, ta có thể xuất ra tệp dạng đồ hoạ điểm ảnh để dễ dàng sử dụng cho các mục đích khác nhau bằng cách: chọn lệnh File → Export PNG Image. Cửa sổ thiết lập thông số sẽ xuất hiện như Hình 15.8. Các nội dung chính cần chú ý là: Export để xuất ra tệp PNG.

LUYỆN TẬP

VẬN DỤNG

Vẽ minh hoạ bãi biển (Hình 15.10).
